estúdio no jardim paulista

ficha técnica
localização presidente prudente, sp
ano do projeto 2017
ano da construção 2018
área do terreno 326,70m²
área do projeto 157,01m²
autoria cristiana pasquini
colaboradores lana mika ota, jayne moura, leandro mendes
estrutural alfredo penha
elétrico antônio alves
consultoria evandro fiorin
fotografia pedro kok
6-0264.GrupoDEArquitetura.Clinica-PKOK23

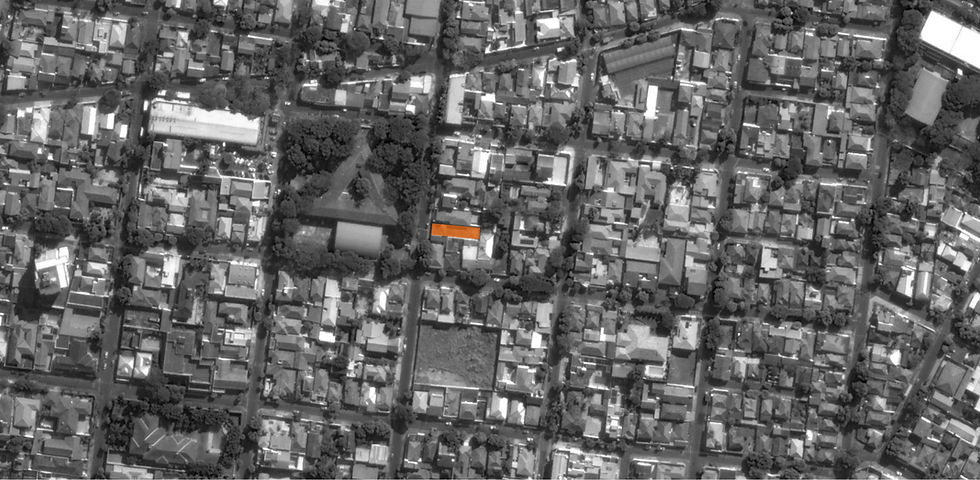

Localizado em um bairro residencial de Presidente Prudente, o terreno de 10x30m, com orientação leste-oeste estava elevado do solo à 1m de altura.  Manter seu nível foi a nossa diretriz de projeto quanto à topografia, o edifício seria locado nessa cota e o acesso ao mesmo seria por uma rampa. Um recuo frontal generoso foi mantido na cota da rua e possibilitou um percurso em rampa até a porta de acesso.

À frente, um jardim e um banco.  As crianças da escola Estadual que fica defronte poderão descansar e colher jabuticabas no pé. Sim! Uma jabuticabeira foi recentemente plantada no jardim e serve à vizinhança. Certa vez li que “felicidade é comer jabuticaba no pé “: assim será, uma obra feliz.

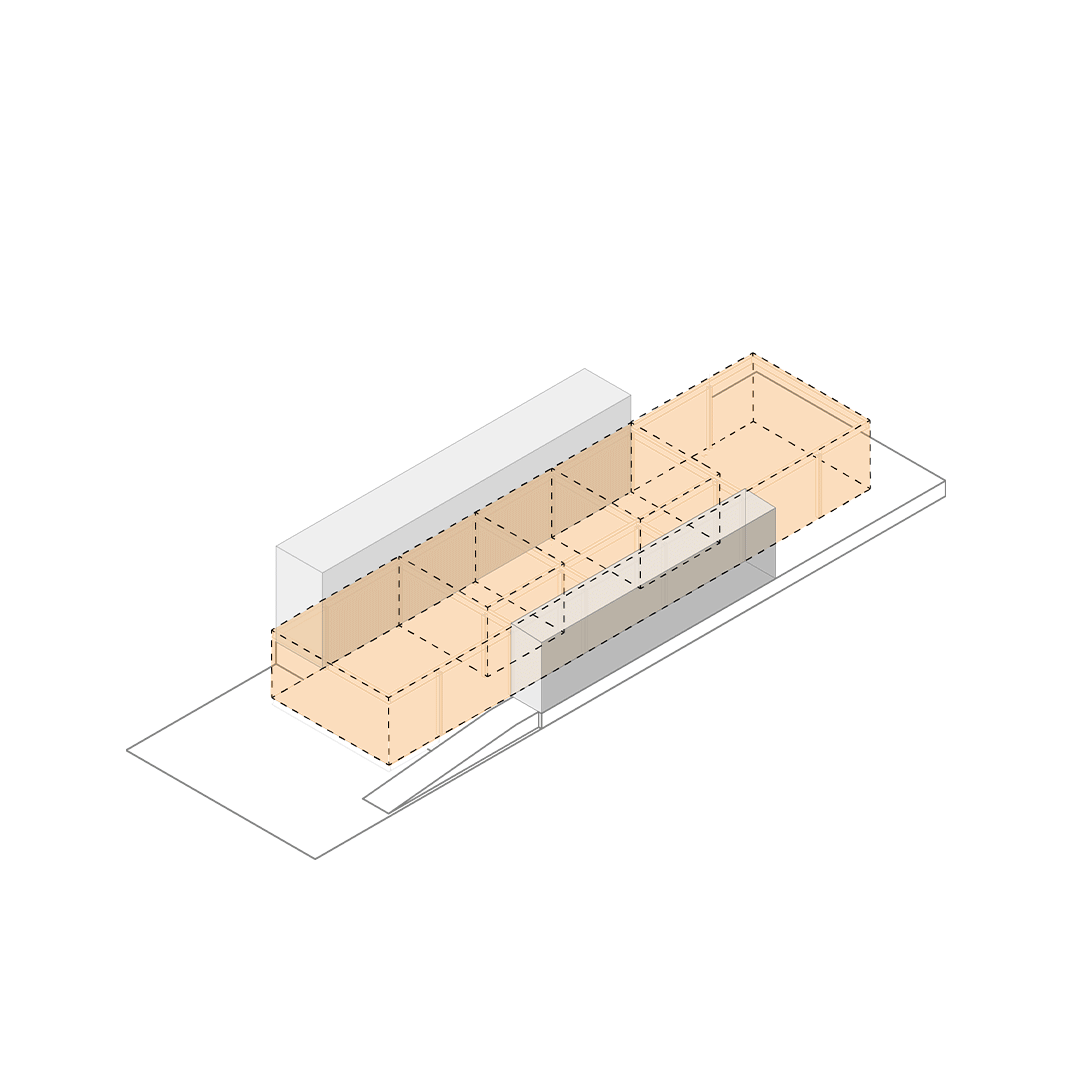

O prédio:  um Estúdio de Pilates com 200m2 encostado nas duas divisas: dois volumes; um que abriga toda área molhada e técnica e um outro que organiza as funções:  duas salas de estúdio e uma de atendimento. Pátios entre as salas fazem o papel de espaço de transposição entre as salas. A obra se explica: uma sala - um pátio - uma sala - um pátio - uma sala.

Ventilação cruzada e iluminação natural são as funções dos pátios. Com o calor da cidade é primordial como diretriz de projeto levarmos em consideração a qualidade de insolação e ventilação.

A estrutura é metálica. Ao todo 16 pilares apoiam as vigas. A modulação do espaço foi essencial para a racionalização da estrutura. Usando vigas de perfis comerciais que tem 12m de comprimento, as salas e pátios são de 6x6m ou de 4x4m. Não houve sobra nas vigas nem pilares. Uma laje maciça apoia-se nas vigas metálicas. Nenhum revestimento na obra. A poesia está em sermos o que somos, concreto é concreto, metal é metal, tijolo é tijolo.

Os fechamentos principais na fachada frontal (oeste) e dos fundos (leste) são de tijolos. Elementos vazados cuidadosamente assentados em um desenho feito para essa obra. Paredes duplas e vazadas. O sol não incomoda. A ventilação é bem-vinda. Fechamento em vidro na parte interna possibilita, caso seja necessário, vedar o edifício. Como diz a Maristela, proprietária da obra: “com o calor de Prudente eu nem preciso ligar o ar condicionado “.

Uma obra que precisava ser rápida e barata. E foi! Foram 6 meses de construção e a obra custou menos de R$1800,00 por metro quadrado.
