projeto módulo de equipamento urbano | banheiro público

ficha técnica
ano 2022
autoria cristiana pasquini
produção das pranchas técnicas antonio neto
produção das imagens
leandro mendes

exercício de projeto pós-graduação conceber e construir - escola da cidade
orientação anália amorim, roberto pompeia, valdemir rosa, ricardo caruana

Partindo da ideia de pré-fabricação de seus componentes, o Módulo de Equipamento Urbano – BANHEIRO PÚBLICO foi concebido dentro do raciocínio da produção fabril, no qual pode ser repetido em uma grande escala. O equipamento urbano é constituído de dois módulos de banheiro, sendo um adaptado para PNE (Portador de Necessidades Especiais) e o outro sem adaptação. Os dois módulos são apoiados em uma estrutura metálica sobre sapatas que suspendem e nivelam a estrutura ao meio fio. Uma coberta única proteje os mesmos, bem como o vazio de acesso à eles.

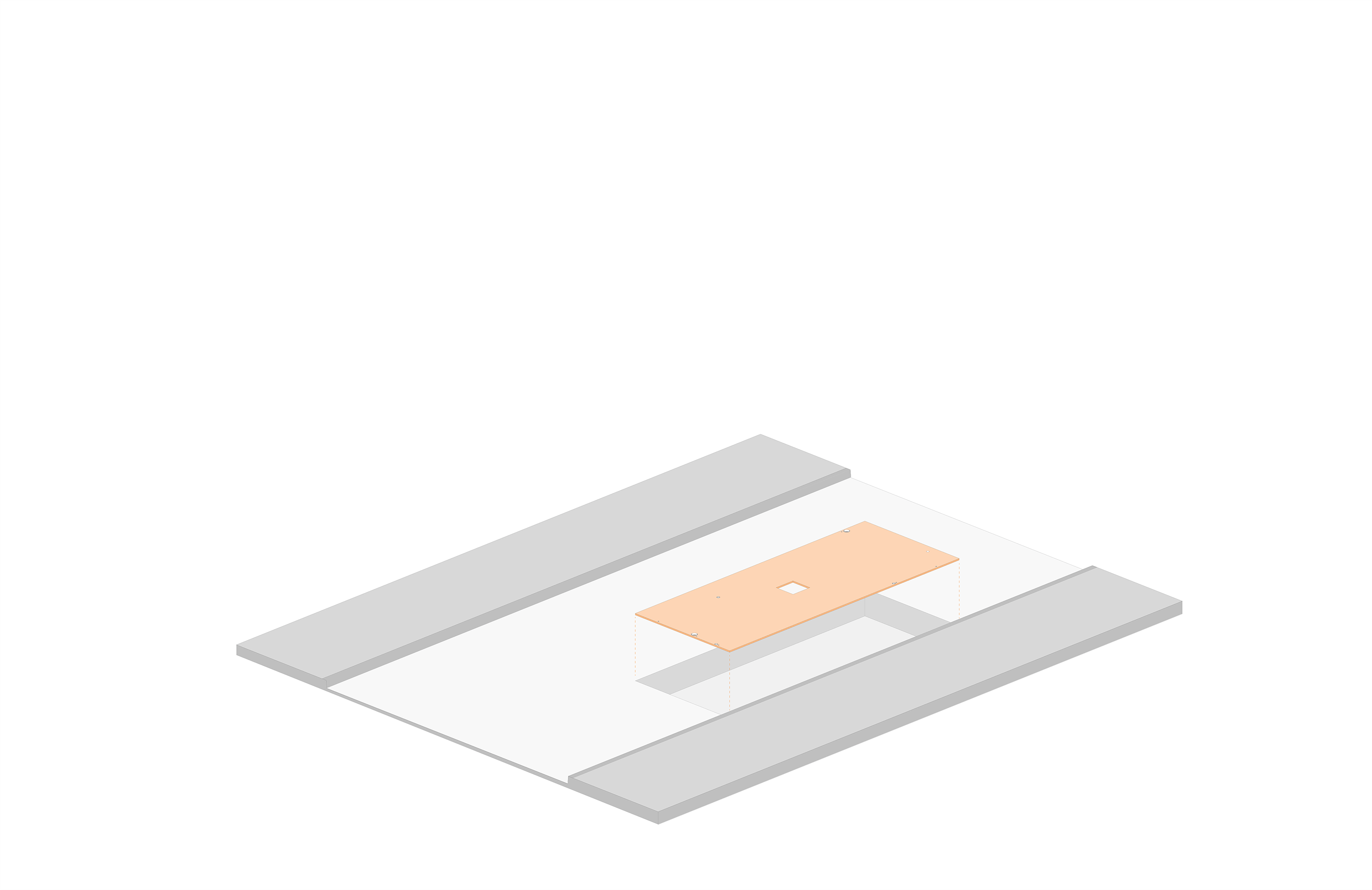

Sua inserção urbana ocupa uma vaga de veículo de carga e descarga de até 6 toneladas cuja vaga em Presidente Prudente é definida 3,10mx8m. Pode se destinar a qualquer área urbana. Os módulos de banheiro são compostos e estruturados com fibra de vidro – pensada a partir do processo de produção por tecnologia RTM (Resin Transfer Molding). A composição dos módulos de banheiro por um polímero autoportante (fibra de vidro) garante a resistência estrutural, a facilidade na manutenção-limpeza e salvaguarda contra ações de vandalismo. Os módulos são sobrepostos à uma grelha metálica-estrutura base e seu acesso acontece ao nível da calçada pública.
